電的利用，將人類文明推進到電氣化時代，它帶來了蒸汽機技術革命后的第二次工業革命，并在計算機信息技術主導的第三次工業革命中，與數字化結合在一起，將人類社會的生產力推進到前所未有的高度。大幕開啟的第四次工業革命中，AI、量子、虛擬現實以及生物技術的發展最終要落實到物質世界的生產實踐，依舊離不開電。作為無形而強大的力量，電如何能夠被更加精確地控制和利用，是一切硬件開發和運維的基礎。

示波器等波形設備，就是把我們嚴重依賴而又看不到的電，用圖形的方式將其隨時間變化的趨勢具體量化，從而為用電安全及電載信息傳輸?shù)恼_性進行測試與評估。隨著現場測試的普及，市場對波形設備的要求也從簡單的示波功能提升到示波+記錄功能，示波記錄儀應需而生。


橫河DL850E與DL350，是便攜式示波記錄儀的標志性產品，在各個應用場合都能見到它的身影。示波記錄儀本身能夠保證數據穩定、準確、長時間得到記錄和保存，但是在某些應用場景中，需要在測試的同時，進行遠程的控制與數據分析數。比如無人值守的變電站測試、高速列車運行過程中車輛各部分的工作狀態監控，車輛道路實驗數據實時傳輸?shù)鹊?。如果都靠人工去示波記錄儀儀器本身上提取數據， 會增加很多不必要的成本，同時也不能在第一時間獲得故障數據，進行快速應對。

為了完善和拓展示波記錄儀的遠程應用，橫河攜手第三方合作伙伴，推出了示波記錄儀云數據存儲系統。

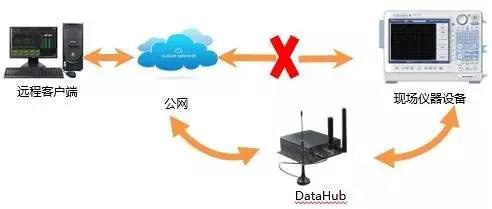

圖 1 示波記錄儀云數據存儲系統應用示意圖

● 支持控制 橫河DL850E&DL350（采集開始，停止）；

● 支持高速采集，大文件傳輸，單個文件最大 1G；

● 支持文件分片傳輸，解決 3G/4G 網絡不穩的問題；

● 支持?jǐn)嗑€重連，數據緩存，確保數據的完整性；

● 高可靠性，按工業標準進行設計；

● 數據可在公網服務器上長期保存；

● 不影響已有的本地數據采集系統；

● 支持的設備：橫河DL850E、DL350。

現狀及需求：高鐵列車在運行時，會配備一臺或多臺示波記錄儀進行車輛供電系統的信號監測和記錄。示波記錄儀可以實現無人值守自動記錄，但是測試數據只能保存在主機中或者現場的電腦中，無法實現遠程監測及數據分析，只能定期通過人工拷貝數據回辦公室分析。

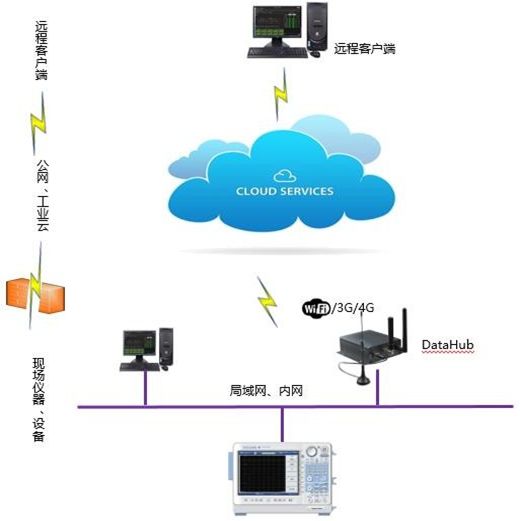

解決方案：無人值守站中的 示波記錄儀接入 DataHub，通過 DataHub 實時把示波記錄儀的數據傳輸?shù)焦W(wǎng)云中。用戶在辦公室可以隨時訪問公網云中的 DL850E 的數據。


軟件部分使用高可靠性的阿里云作為云端服務器，對數據進行存儲管理。下載后的數據文件可在橫河電機 XViewer 軟件中打開分析。操作流程如下圖所示（同本篇開頭視頻演示）：
