提高效率的必備工具——光時域反射儀(以下統稱OTDR)
OTDR的工作原理:基于瑞利散射和菲涅爾反射兩種現象。(具體解釋此處就不贅述了,各位看官可自行度娘處查詢)

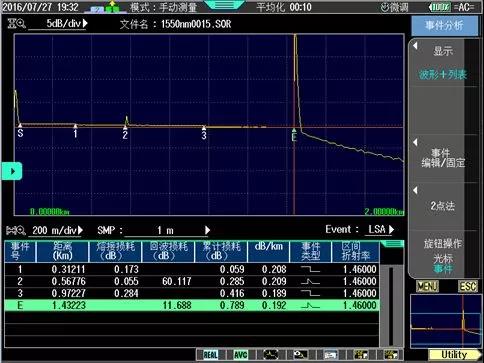

對操作人員而言,在工作中我們很多情況下是使用光時域反射儀的平均測量模式。這個模式下,在一定時間內,激光器發出多次脈沖光。接收器和微處理器將多次返回的光脈沖進行平均處理,進而得到一條穩定的曲線,如下圖所示:

平均化測量的好處在于,得到的曲線穩定可靠。通過長時間測量,盡可能的將所有事件點準確測出,并消除了噪聲的干擾。
但是OTDR還提供了另一個測量模式——實時測量。
顧名思義,在實時模式下,我們能夠看到每一次測量的曲線,而不是多次測量后的平均值。
那么相對于我們常用的平均模式,實時模式有什么特別適合的工況和優勢呢?
適用的情況:由于實時模式下能夠看到每次測量的曲線,所以更加適合測量和觀察處于變化之中的光纜鏈路。比如正在生產的光纜產線、光纜的鋪設、鏈路割接監測等等。所以實時模式一般用于校纖、熔接和判斷故障點這些情況。
而由于實時模式不需要長時間進行平均化,所以測量速度更快,結果的反饋更快,可以幫助操作人員更迅速的了解鏈路當前情況。
并且依托于橫河(YOKOGAWA)OTDR的實時模式也有了更多的功能和優勢:

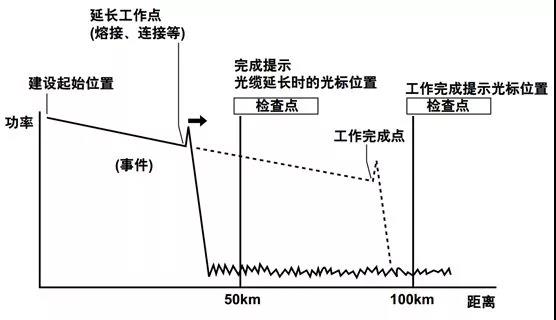

在光纜熔接工作中,使用者可以通過在原有末端之外設置一個“檢查點”來實時監測熔接工作的完成情況。

當熔接完成時,實時測量的光纖末端會越過我們?cè)O(shè)置的檢查點,這時AQ7280給出提示信息(信息提示和報警聲)表示安裝已經結束。


所謂“鷹眼”,即為高分辨率測量模式。將儀表的采樣點集中到我們關注的一小段光纖上,而不是均勻分布于鏈路。這樣就可以提高關注點附近的采樣分辨率,降低采樣間隔,如鷹眼一般,快速而準確的捕捉到獵物。
在長距離測量時,使用高采樣分辨率,可以降低距離偏移誤差。根據AQ7280的精度計算公式(±0.75+2x10-5x測量距離+采樣分辨率)隨著分辨率的減小,用戶可以更加準確的定位實際故障點位置,提高距離精度。定位越快,故障排除也就越及時。
舉例來說,我們分別使用普通分辨率(32m)和高分辨率(2cm)測量100km的光纖鏈路:
100Km測量誤差:
正常測量:0.75+2x10-5x100Km+32= ±34.75m
鷹眼模式:0.75+2x10-5x100Km+0.02= ±2.77m
可以看出,鷹眼模式在距離精度上的優勢非常明顯。
“鷹眼”的使用方法(僅適用于AQ7280系列OTDR)

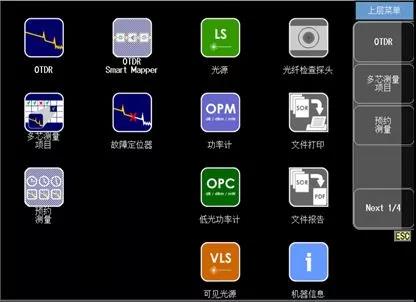

1、 從主菜單選擇“OTDR”;

2、 點擊“實時”開始測量,屏幕右側顯示實時測量菜單;

3、移動光標,至所要分析的區域中心;

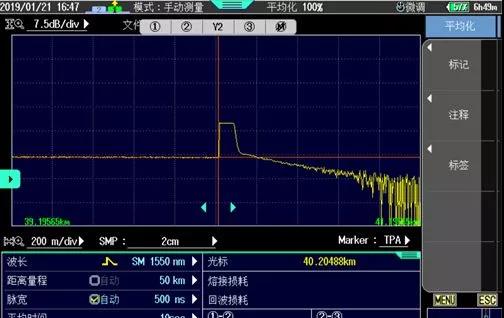

4、點擊“下頁”-“測量范圍修改”-點擊“采樣分辨率”,設置采樣分間隔(默認為標準模式),設置為2cm;

5、在實時屏幕上可以調節左右測量范圍,然后點擊AVG,進行準確測量。

以上功能解釋均基于橫河(YOKOGAWA)的OTDR系列AQ7280產品。
