2024年7月16日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K118和MC33774芯片的電池監控單元（CMU）方案。

　　圖示1-大聯大世平基于NXP產品的電池監控單元（CMU）方案的展示板圖

　　隨著全球?qū)稍偕茉吹睦萌找婕由睿瑑?chǔ)能系統作為平衡能源供需、提高能源利用效率的關鍵技術，其重要性愈發凸顯。為滿足不斷增長的新能源需求，大聯大世平基于NXP S32K118和MC33774芯片推出電池監控單元（CMU）方案。該方案具有精確的電芯檢測和保護功能，能夠?yàn)閮?chǔ)能高壓電池管理系統的穩定運行提供保障。

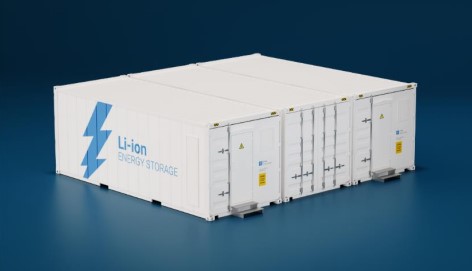

　　圖示2-大聯大世平基于NXP產品的電池監控單元（CMU）方案的場景應用圖

　　本方案選用NXP旗下專為通用汽車和高可靠性工業應用設計的S32K118 MCU作為主控。該MCU通過AEC-Q100規格認證，其采用Arm Cortex M0+ 內核，主頻為48MHz，并具有25KB SRAM和256KB Flash，能夠滿足系統對數據處理和存儲的需求。

　　在電池監測和保護方面，方案搭載NXP MC33774芯片，該芯片支持4~18串電池監測，能夠進行高精度的電壓、溫度和電流測量，電芯電壓檢測精度可達±0.8mV，測量誤差小于2mV。此外，MC33774還具備車載無源電池平衡功能，通過自動選擇最佳平衡序列，有效提高電池組的整體效率和使用壽命。

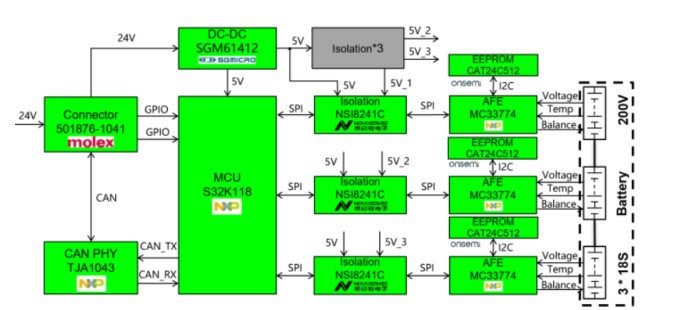

　　圖示3-大聯大世平基于NXP產品的電池監控單元（CMU）方案的方塊圖

　　除此之外，方案還采用NXP的CAN高速收發器TJA1043、Molex旗下高性能連接器501876-1041、SGMICRO的同步降壓轉換器SGM61412、納芯微通用數字隔離器NSI8241C以及onsemi的EEPROM CAT24C512，通過這些高性能的產品，本方案可確保儲能系統的安全、高效和長期運行。在全球能源轉型的關鍵時刻，大聯大將繼續攜手原廠推動可再生能源的利用，為實現可持續發展做出積極貢獻。

　　核心技術優勢：

• 支持CAN-BUS架構，CAN FD速率高達5Mbit/s；

• 電芯電壓檢測精度可達±0.8mV，考慮到PCB差異誤差可在±2mV范圍內；

• 單顆MC33774深度睡眠功耗低至15μA；

• 擁有I²C主設備接口，可以控制片外EEPROM等從設備。

　　方案規格：

• 采用外部24V供電；

• 支持通過CAN與主控進行通信；

• 最多支持監測54串電池狀態；

• 支持單體電池過壓、欠壓檢測，閾值可設（Default：過壓4.25V、欠壓2.75V）；

• 支持4路電池高、低溫檢測，閾值可設（Default：高溫70℃、低溫-20℃）；

• 電池電壓采樣周期50ms以內，溫度采樣周期500ms以內；

• 支持?jǐn)嗑€檢測；

• 支持MCU與AFE進行隔離SPI通信；

• 最大支持300mA的均衡電流，平均均衡電流150mA；

• 每顆MC33774對應一個片外EEPROM，可支持512Kb數據存儲。

本篇新聞主要來源自大大通：

　　基于 NXP S32K118 和 MC33774 的 ESS HVBMS CMU 方案
