HiL（Hardware-in-the-Loop，硬件在環）仿真測試系統，主要用于對新能源汽車控制器進行全面深入的功能測試、故障測試及極限工況測試，并輔助工程師對測試結果分析驗證、故障再現，從而提高測試驗證及分析的手段。

意昂神州基于多年汽車測控領域積累的工程經驗，為國內汽車行業客戶提供靈活、開放、高效、專業的新能源汽車控制器HiL仿真測試系統，該測試系統采用成熟可靠的硬件在環測試架構，基于業內著名的NI PXI開放式的硬件平臺，采用專業的實驗管理軟件，基于MATLAB/Simulink開發的實時仿真模型，針對新能源汽車控制系統，完全滿足控制器的HiL測試要求，可以根據客戶的測試需求進行最優化的系統定制。

系統架構:

HiL測試系統整體架構主要包含三層內容，第一層次為HiL測試系統軟硬件架構；第二層次為HiL測試系統開發；第三層次為HiL測試。

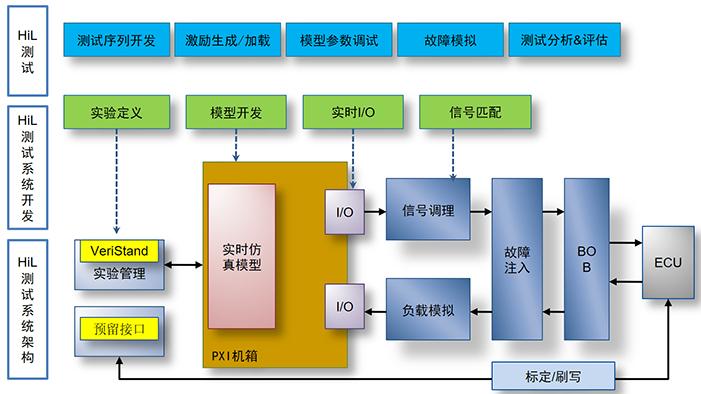

HiL測試系統架構示意圖

特點:

系統核心板卡全部采用美國NI 成熟硬件，在自動化測試領域被廣泛應用，產品質量可靠、穩定；

系統采用標準PXI模塊化硬件開放平臺，集成度高、兼容性好，易于擴展；

基于配置的專業實驗管理軟件，無需編程知識，用戶可以快速搭建測試環境；

支持MATLAB/Simulink、AMESim、CarSim/TruckSim 、Tesis veDYNA等多領域仿真軟件模型的導入及實時在線參數修改。
