4系列MSO混合信號示波器于2019年首次推出時，就基于4系列示波器，引入了新的操作方法。憑借其創新的觸摸屏用戶界面和高清顯示屏，它將備受贊譽的5系列MSO混合信號示波器的用戶體驗帶給了更廣泛的受眾，并占據了更小的臺面面積。在同一年，4系列獲得了《電子產品》年度產品獎，并迅速成為業界最受歡迎的示波器之一。

　　早期的4系列MSO混合信號示波器不僅提供便利，而且具有出色的測量性能：

• 4路或6路FlexChannel輸入通道。每個FlexChannel提供：

　　◇一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

　　◇一個邏輯探針帶有8個數字邏輯信號輸入功能

• 200 MHz、350 MHz、500 MHz、1 GHz或1.5 GHz可升級帶寬

• 6.25 GS/s實時采樣率

• 31.25 Mpoints（標準）或62.5 Mpoints（可選）記錄長度

• 12位垂直分辨率，高分辨率模式下最高達16位

　　快進到2023年，自2019年以來，泰克的軟件工程師發布了12個更多功能的軟件版本。隨著軟件功能的增強，我們發現如果4系列具有更多的處理能力，它可以更好地利用這些工具。因此，我們的硬件和軟件工程師著手更換示波器上的處理器系統和操作系統。

　　Tektronix 4系列B MSO混合信號示波器具有新的處理器、操作系統等特點。

　　這一系列升級成就了全新的4系B MSO混合信號示波器。原有的32位ARM處理器已被64位Intel Atom替換，并且操作系統已完全改版以充分利用新的硬件。新的架構亮點：

• 用戶界面的響應速度提高至原來的兩倍。

• 遠程數據傳輸速度提高50%。

• 測量和串行解碼速度提高了兩倍以上。




　　除了處理器系統升級外，儀器的后部還增加了兩個USB 3.1主機端口，實現對USB存儲介質高達10倍數據傳輸速度。13.3英寸高清觸摸顯示屏采用了新的光學粘合技術，提供更高對比度和更寬的視角。

　　新處理器的超頻性能為計算密集型操作提供了更好的測試表現：

• 僅通過瀏覽器連接LAN，e*Scope軟件就能幫助用戶遠程訪問和控制儀器。全新4系列B MSO混合信號示波器支持e*Scope軟件，可實現10倍更快的顯示更新速率。

• 新的分析功能已啟用，包括測量注釋以指示參考水平和時間，波形直方圖可深入了解噪聲和抖動情況。

• 諸如三相功率分析及高級功率測量等現有應用程序，響應更加迅捷并能更快生成測量結果。

• 與4系列相同，4系列B MSO混合信號示波器也可選擇超過25種協議的解碼選項。獲取和顯示解碼數據包的速度加快一倍。

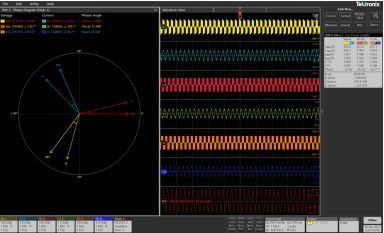

　　4系列B MSO混合信號示波器中的新處理器系統使得更快的高級分析成為可能，例如三相功率測量。正如自4系列原版推出以來一直堅持的，我們計劃每年多次通過更新軟件持續增加新功能。憑借其升級后的處理器，新的4系列B MSO混合信號示波器將持續助力工程師們應對設計應用中存在的挑戰。
