VW 80000:2021是大眾汽車集團制定的電子電氣部件測試標準，包含E-01至E-24共24項測試項目，覆蓋了電子電氣部件在各種電壓條件下的性能測試要求。
MBN LV124-1 2013是梅賽德斯-奔馳制定的電子電氣部件測試標準，包含E-01至E-22共22項測試項目，與VW 80000:2021標準在測試項目設置上有較多相似之處，但在具體參數要求上存在差異。
綠測科技的電性能測試解決方案支持VW 80000:2021和MBN LV124-1 2013等標準測試，可實現標準間的快速切換。
PTS系列VectWorks電性能測試系統
| 序號 | 測試項 | VW 80000:2021 | MBN LV124-1 2013 | 差異說明 |
|---|---|---|---|---|
| E-01 | 長時間過電壓 | 13.5V-17V，0.35V/ms | 13.5V-17V，0.35V/ms | 無差異 |
| E-02 | 瞬態過電壓 | 16V-18V，2V/ms | 16V-18V，2V/ms | 無差異 |
| E-03 | 瞬態欠電壓 |
9V-10.8V，1V/ms 循環次數：10 DUT數量：無要求 增加E-03b測試 |
9V-10.8V，1V/ms 循環次數：3 DUT數量：至少6個 |
關鍵差異 |
| E-04 | 跨接啟動 | 0V-26V，13V/ms | 10.8V-26V，1.52V/ms | 參數差異 |
| E-05 | 拋負載 | 13.5V-27V，6.75V/ms | 13.5V-32V，9.25V/ms | 參數差異 |
| E-06 | 疊加交流電壓 |
15Hz-200kHz/6Vpp 三角/對數掃頻 循環15次 Ri≤100mΩ |
15Hz-30kHz/6Vpp 三角/對數掃頻 循環15次 Ri≤100mΩ |
關鍵差異 |
| E-07 | 供電電壓的緩降和緩升 |
0V-Vopmax 0.5V/min下降，瞬時上升 DUT數量：3個 |
0V- UBmax 0.5V/min下降，瞬時上升 DUT數量：至少6個 |
參數差異 |
| E-08 | 供電電壓的緩降和急升 | 0V-Vopmax，32V/s | 0V- UBmax，32V/s | 無差異 |
| E-09 | 復位特性 |
0V-Vopmin，0.98V/ms ΔV1=0.5V，ΔV2=0.2V DUT數量：3個 |
0V-UBmin，0.98V/ms ΔU1=0.5V，ΔU2=0.2V DUT數量：至少6個 |
參數差異 |
| E-10 | 短時中斷 |
11V 10us-100us：10us 100us-1ms：100us 1ms-200ms：1ms 200ms-2s：100ms 開關切換時間：≤0.1*增量 |
11V 測試序列細化： 10us-100us：10us 100us-1ms：100us 1ms-10ms：1ms 10ms-100ms：10ms 100ms-2s：100ms 開關切換時間：≤0.1*t1（測試序列時間） |
參數差異 |
| E-11 | 啟動脈沖 |
3.2V-11V，7.8V/ms 在直流電壓上疊加2Hz/2Vpp交流擾動信號 熱啟動：無接地端要求 |
3.2V-11V，7.8V/ms 在直流電壓上疊加2Hz/2Vpp交流擾動信號 熱啟動：t50≥10ms |
參數差異 |
| E-12 | 電氣系統控制的電壓波形 |
11.8V-16V，10.5V/s Vmax=16V-ΔV 電壓變換時間：400ms |
11.8V-15V，10.7V/s Umax=15V-ΔV 電壓變換時間：≥300ms |
參數差異 |
| E-13 | 引腳中斷 |
case 1：中斷時間10s； case 2：每個pin進行4000次中斷 |
case 1：中斷時間10s； case 2：每個pin進行4000次中斷 |
無差異 |
| E-14 | 連接器中斷 | / | / | 無差異 |
| E-15 | 反極性 | -14V-10.8V，1.48V/ms | -14V-10.8V，1.48V/ms | 無差異 |
| E-16 | 接地電位差 |
14V，±1V 測試時間：≥60s |
UB，±1V 測試時間：無要求 |
參數差異 |
| E-17 | 信號線和負載電路短路 |
Vopmin，Vopmax 4個測試用例 |
UBmin，UBmax 3個測試用例 |
關鍵差異 |
| E-18 | 絕緣阻抗 | 500V | 500V | 無差異 |
| E-19 | 靜態電流 |
12.5V 特定閾值：≤100或200uA 測試時間：溫度區間不同，測試時間不同，60/90/240/270/360min |
12.5V 理想值為0mA 測試時間：無要求 |
參數差異 |
| E-20 | 介電強度 |
AC500V/50Hz/sin 測試點：需商定 |
AC500V/50Hz/sin 測試點：明確測試點位 |
參數差異 |
| E-21 | 反向饋電 |
0.2V-Vopmax 待測端子電壓必須在開關斷開后20ms內降至1V以下 2個測試用例 |
0.2V-UBmax 待測端子電壓必須在開關斷開后20ms內降至1V以下 1個測試用例，且新增對測試端子的試驗要求 |
關鍵差異 |
| E-22 | 過電流 |
IN≤10A：Itest=3×IN IN＞10A：Itest=2×IN(30-150A) Iblock＞3×IN：Itest=Iblock |
IN≤10A：Itest=3×IN IN＞10A：Itest=2×IN(30-150A) Iblock＞3×IN：Itest=Iblock |
無差異 |
| E-23 | 多路供電電壓的均衡電流 |
±32V 均衡電流不超過100uA |
無 | 關鍵差異 |
| E-24 | 開關耐久性試驗 |
12V：Vopmin，Vop，Vopmax other：48V，HVAC，HVDC |
無 | 關鍵差異 |

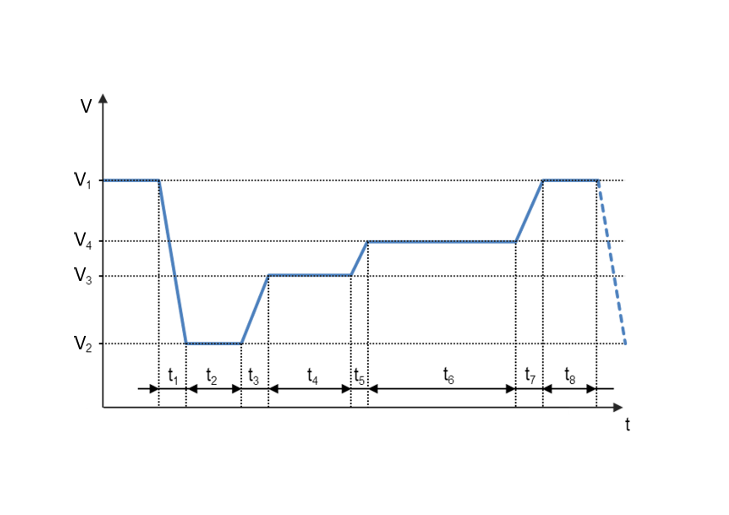

VW 80000:2021增加E-03b測試，模擬部件的電壓在瞬間跌落至6V后恢復到正常工作電壓的場景。
VW 80000:2021
E-03b：6V-10.8V，1V/ms
MBN LV124-1 2013
無此要求

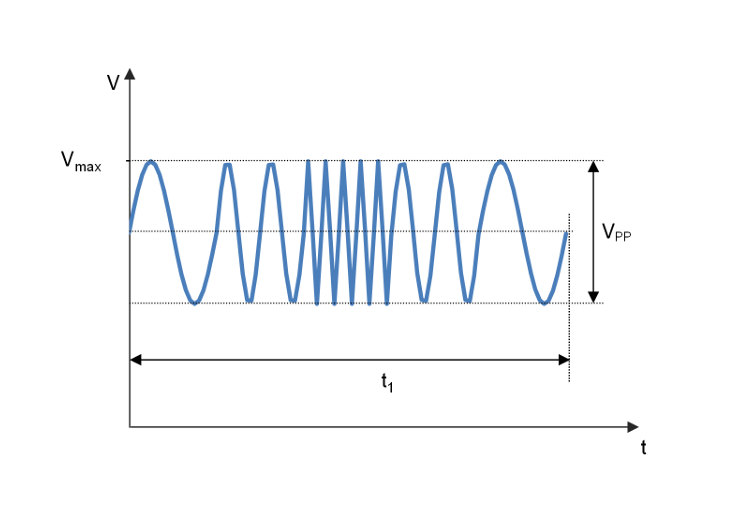

VW 80000:2021要求200kHz/6Vpp的紋波電壓測試，而MBN LV124-1 2013僅要求30kHz/6Vpp。
VW 80000:2021
f1~f3：15Hz-30kHz/6Vpp
f4：30kHz-200kHz/1Vpp
MBN LV124-1 2013
f1~f3：15Hz-30kHz/6Vpp
f4：無此要求

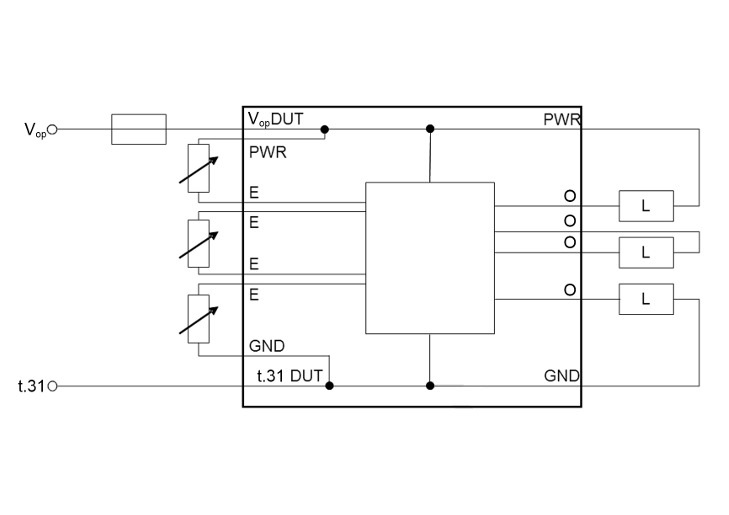

VW 80000:2021和MBN LV124-1 2013要求的測試用例和測試方法存在差異。
VW 80000:2021
4個測試用例，GND只短接到t.30（蓄電池正極）
MBN LV124-1 2013
3個測試用例，每個引腳交替短接到UB和GND

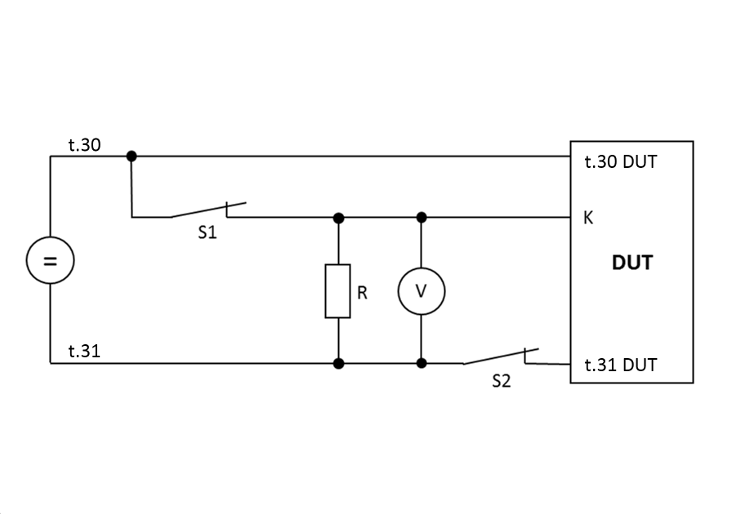

MBN LV124-1 2013無case2測試用例，但在試驗要求上更為嚴苛。
VW 80000:2021
2個測試用例：
case1：S1斷開，S2閉合
case2：S1、S2斷開
MBN LV124-1 2013
1個測試用例，case2：無此要求
試驗要求：測試端子電壓回饋必須在斷開后20ms內達到最大值1V

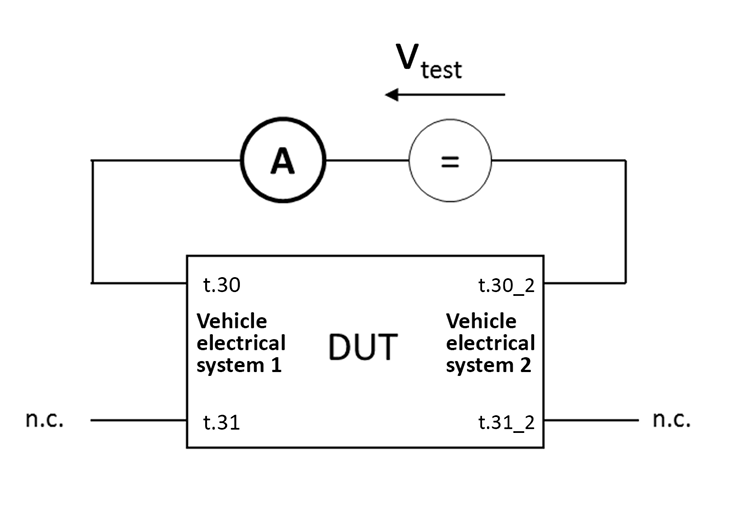

VW 80000:2021增加多路供電電壓的均衡電流測試，MBN LV124-1 2013無此測試。
VW 80000:2021
±32V，均衡電流不超過100μA

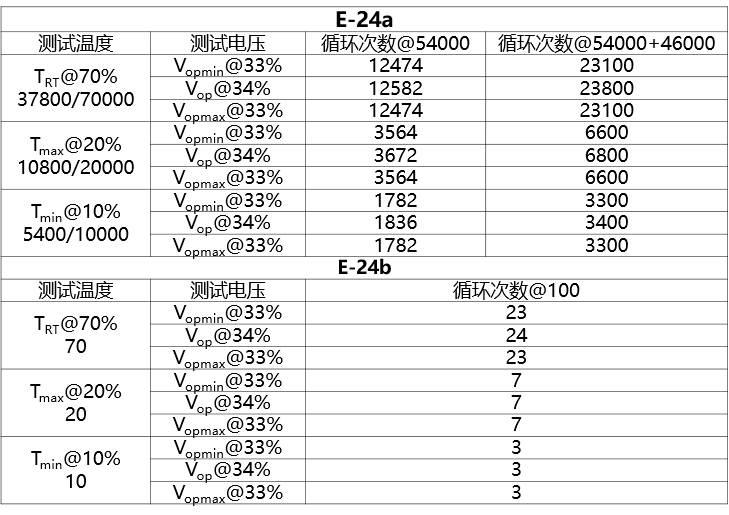

VW 80000:2021增加開關耐久性試驗，而MBN LV124-1 2013無此測試。
VW 80000:2021
12V：Vopmin，Vop，Vopmax
other：48V，HVAC，HVDC
綠測科技PTS系列電性能測試系統由PTS系列電源系統、拋負載模塊（可選）、微中斷模塊（可選）等設備組成，是一款模塊化、高精度的專業測試平臺，專為汽車零部件的電性能測試而設計。
高集成度設計
軟硬件一體化
多標準兼容
易于擴展
VectWorks電性能測試軟件是綠測科技基于GtestWorks自動化測試平臺而開發的一款軟件，其引擎基于動態測試腳本執行，這種基礎架構便于輕松、直接配置測試序列，無需關心如何遠程控制儀器的特定知識，只需配置所要測試的項目及試驗等級，具備很高的靈活性。
軟件為用戶提供符合標準的測試模版，可進行遠程參數設置、數據獲取、波形編輯、配置導入導出、報告查看等等，實現復雜測試的自動化。
閉環動態測試
集成實時監控與動態反饋機制
高低壓疊加紋波測試
遵照標準校驗要求（含紋波Upp、Ipp監控）
電源與功放架構
兼容雙極性電源與功放架構方案
